減震塔真空壓鑄工藝設計與優化

吳耀榮發表于2020/2/21 9:17:15 FLOW-3D 減震塔真空壓鑄

原標題：基于FLOW-3D的減震塔真空壓鑄工藝設計與優化

摘要：基于Flow-3D軟件，分析了工藝設計過程中，利用模擬分析軟件，經過多版模流的相互對比和分析，確定了減震塔鑄件產品成型優化的澆注系統方案，而根據這個方案模擬抽真空的狀態，經過模擬分析，預測其可能產生的缺陷，在模具上設計出相應的優化結構。

由于壓鑄技術日趨成熟，可通過調整壓鑄工藝和噴涂、冷卻、抽真空等輔助手段，實現鑄件的批量生產。隨著產品功能的多樣化以及性能要求的提高，對鑄件填充流態的要求也就越來越高。澆排系統的設計對鑄件質量的影響重大。隨著計算機技術在鑄造生產中的應用逐漸成熟，澆排系統的設計變得更加科學、高效，大大節省了試制周期及成本。基于鑄造模擬軟件，根據鑄造過程的模擬結果，可有針對性的調整液流走向，優化模具設計，提升產品質量，避免產品缺陷的產生。

研究表明，T5處理后，高真空鑄件的伸長率可達到8.4%，T6處理后高真空鑄件屈服強度和伸長率分別達到了339.8 MPa和6.7%。為了獲得較搞的屈服強度和伸長率，汽車結構件通常都需要進行T5或T6處理。而由于熱處理溫度較高，因而對鑄件內部質量要求極高，模具上也需要引用抽真空的排氣技術減少產品內部氣縮孔問題。

本課題采用Flow-3D軟件，定性分析了鋁合金液流動的充型狀態與鑄件缺陷的分布，著重研究了梳形澆道、扇形澆道、集中進澆、分散進澆、長澆道與短澆道對充型流動狀態、充型溫度、充型速度、氣壓阻力與鑄件成形的關系；確定了鑄件的澆注系統與排氣系統，大大縮短了模具的開發周期。

一、利用Flow-3D選取進澆位置和確定產品擺位

1、鑄件結構分析

某汽車減震塔鑄件三維模型見圖1，其最大外形尺寸549 mm×408 mm×281 mm，鑄件投影面積：188 686 mm2，鑄件基本壁厚≥3 mm(局部有厚料位），鑄件成品質量為3.74 kg，鑄件收縮：1.0045。該鑄件內部品質要求較高，需進行T6處理。該鑄件對鋁液填充的順序性、連續性要求很高，所以通常會選擇一個側面進澆。分析鑄件結構可知，該鑄件不需要滑塊抽芯，理論上可選擇任意面進澆。位置C和位置D進澆位置不足，排除進澆可能。位置A和位置B通過初步觀察無法判斷優劣，需要通過Flow-3D模流分析判定最佳進澆面。

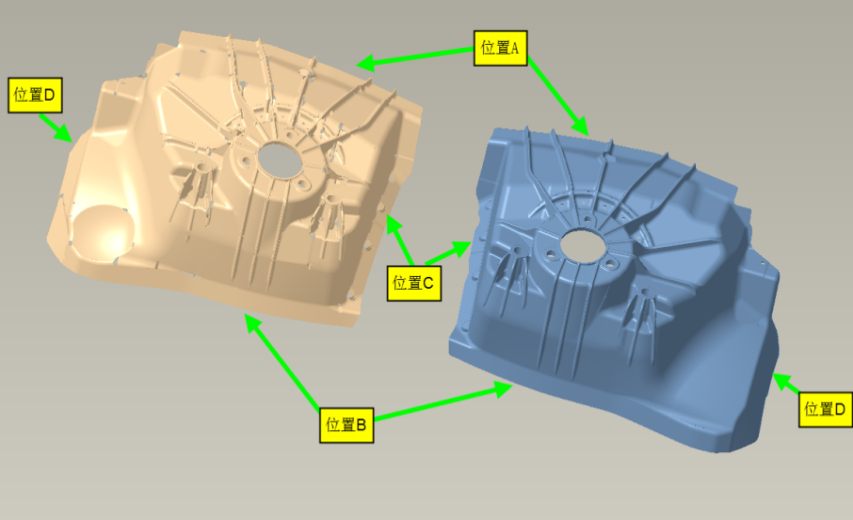

圖1：汽車減震塔三維模型及進澆位置示意圖

2、鑄件進澆面選擇

設計了兩條流道進行模流分析對比，其填充速度模擬結果見圖2?？梢钥闯觯瑥奈恢肁進澆時，鋁液填充連續性較好，沒有出現紊流及卷氣；而從位置B進澆時，鋁液進入型腔后出現了紊流，填充連續性較差。這是因為從位置B進澆時，鋁液首先經過的鑄件型腔有幾級不同的高度，而且造型較復雜。而從位置A進澆時，鋁液首先經過的鑄件型腔較為平坦，只有兩側有兩處較小區域出現小局部高度差。因此，位置A進澆有較大優勢。

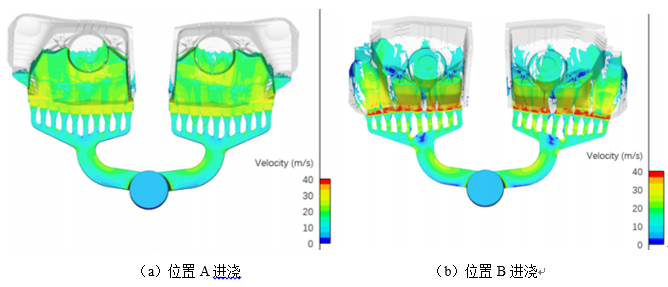

圖2：不同進澆位置填充速度模擬分析對比

二、確定進澆位置后，通過模流分析優化澆排系統設計

1、方案1模擬分析

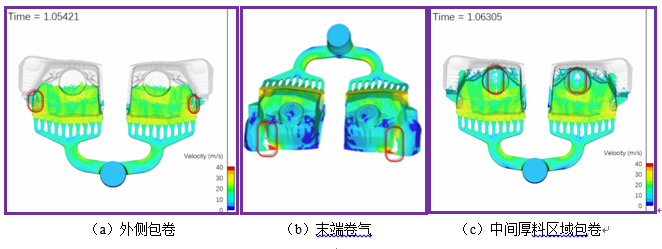

圖3為方案1的填充速度模擬圖，其中紅圈區域為包卷區域。可以看出，鑄件在兩側出、末端以及厚料區均存在一定程度的包卷，這可能會導致在該處形成氣縮孔等缺陷，還會影響后續的流態。產品外側出現包卷的原因是產品外側型位造型出現轉折，外側填充速度較快。末端卷氣的原因是兩側填充過快。產品中部厚料區域包卷嚴重的原因是兩側填充過快，鋁液流進中部厚料區域時不順暢。

圖3：方案1的填充速度模擬

2、方案2模擬分析

為解決上述問題，采取將內澆口收窄的措施，見圖4：采取該措施后，避開了產品轉折位置，降低了兩側的填充速度，從而實現填充流態的優化。

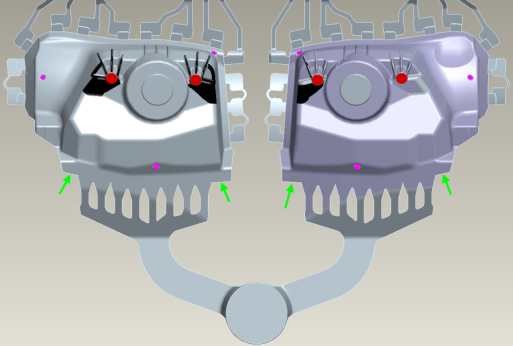

圖4：方案2的鑄件及澆注系統三維模型

圖5為方案2的鑄件填充速度模擬?？梢钥闯?，鑄件外側包卷和末端包卷情況明顯改善。與方案1的填充過程相比，方案2的填充更順暢，但從整個流態看，方案2中兩側填充較遲，甚至出現回流現象。這種回流現象，對于結構件產品的填充而言是致命的，違反了結構件流道填充順序性和連續性的設計原則，所以方案2不合理。

圖5 ：方案2的填充速度模擬

3、方案3模擬分析

圖6為鑄件外側鋁液和末端鋁液的填充方向示意圖。可以看出，方案1中鑄件外側填充過快是由于外側幾股鋁液由于慣性，首先將產品外側型位填滿，然后再向內部卷過來，包住還沒來得及排出的氣體。

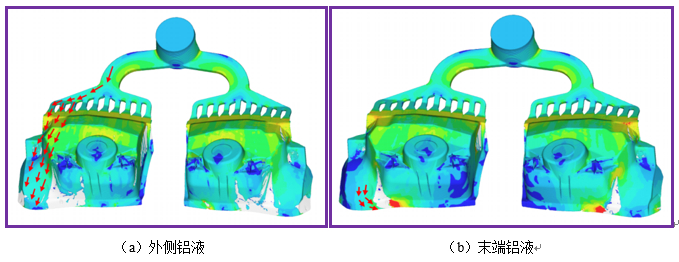

圖6：方案1外側鋁液和末端鋁液的填充方向

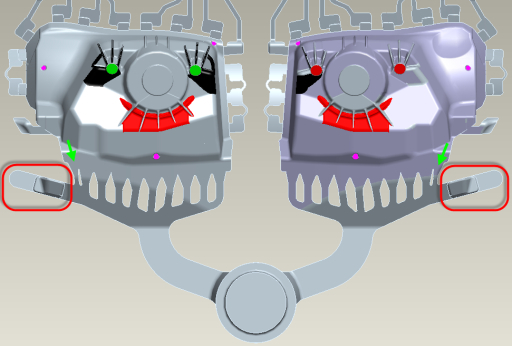

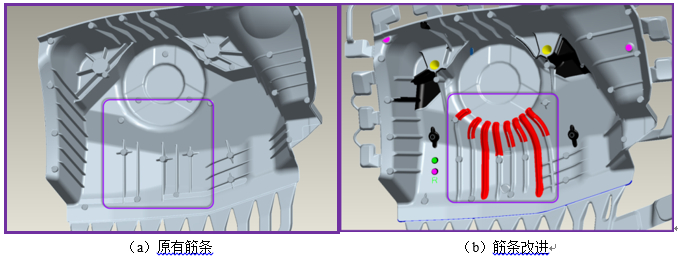

圖7為方案3的鑄件及澆注系統三維模型?？梢钥闯觯阼T件外側增加了一緩沖段，緩沖橫流道的沖擊能量。對外側幾股鋁液起到降低速度和改變入射角度的作用。內澆口寬度和方案1相差不大，但外側兩個內澆口適當改小（見綠色箭頭）。此外，針對方案1中間厚料區域包卷較嚴重的問題，在鑄件內部增加筋條，將筋條連通到鑄件中部厚料區域。對鋁液起到一定的引流作用，改善厚料區域填充質量。改進方案見圖8。
