原標題：Zn對壓鑄Al-Si合金共晶Si的粗化及粗化后變質處理

摘要：通過微觀組織觀察和力學性能測試等方法，研究了Zn元素對壓鑄Al-10Si-0.3Mg-0.6Mn合金的影響，在此基礎上進行Sr和RE的變質處理，獲得了一種綜合性能良好的壓鑄鋁合金。結果表明，Zn元素的固溶強化使合金的強度得到提升，但原來細小的共晶Si變得粗大，出現長條狀和塊狀的硅，合金伸長率下降。加入400 ppm的Sr和0.1%的La/Ce混合稀土使粗化的共晶Si重新得到細化，最終獲得的合金的屈服強度為167 MPa、抗拉強度為324 MPa、伸長率為10.2%。

壓鑄鋁合金具有較高的比強度、良好的鑄造性能、加工性能、可再生性能以及優良的導電導熱性能，廣泛應用于汽車、航空航天和電器工業等領域。Al-Si壓鑄合金因結晶溫度區間小、硅相凝固結晶潛熱和比熱容大、線收縮率小、且具有良好的流動性能、充型性能和較小的熱裂、縮松傾向，廣泛應用。但傳統的壓鑄Al-Si合金塑性較差，難以滿足汽車行業高速發展的要求。為滿足性能要求，目前主要通過引入強化元素來實現性能改善，另外通過變質共晶Si提高合金的塑性。

壓鑄Al-Si合金中常見的強化元素有Mg、Cu等，Mg可與Si形成Mg2Si，在合金組織中彌散析出起到強化作用，提高合金的屈服強度；Cu可作為合金中的固溶元素，同時可與Al形成Al2Cu相，起到固溶強化和析出強化的作用，提高合金的屈服強度和抗拉強度。在Al-Si合金中Zn元素很少作為強化元素進行研究，張曉麗探究了Zn對Al-Si-Cu-Mg合金組織和性能的影響，發現在1%含量范圍內Zn可促進Si相的圓整化，提升合金的硬度、強度，但伸長率 降低。楊承志等[17]、YASIN A等進一步擴大了Zn的含量，研究了質量分數超過1%的Zn對近共晶鋁硅合金性能的影響，發現當Zn含量超過1%，合金的強度和硬度隨著Zn含量增加而提升，伸長率下降，合金中共晶Si尺寸增加，出現片狀和針狀。趙浩峰等的研究也得到類似的結論。Zn添加至Al-Si合金中，當含量超過1%會使共晶Si尺寸增大。顯然，Zn的引入能夠提升合金的強度，但由于粗化共晶Si，導致伸長率下降。目前的研究主要集中在重力鑄造，對于Zn元素粗化共晶Si的原因未給出解釋，同時也沒有給出解決方案。因此，有必要研究在壓鑄快速冷卻的條件下Zn對Al-Si合金組織性能的影響，與此同時引入變質元素，解決共晶Si粗化的問題。

本課題選取Al-10Si-0.3Mg-0.6Mn作為研究對象，采用壓鑄方式，加入2.5%的Zn，之后進一步加入Sr和La/Ce對合金進行變質處理，探究不同元素對合金力學性能、組織特征、斷裂行為的影響，從而獲得一種高強高韌壓鑄鋁合金。

1、試驗設備與試驗合金

試驗中選擇Al-10Si-0.3Mg-0.6Mn壓鑄鋁合金(Z1合金)作為基礎合金，依次加入2.5%的Zn、400ppm的Sr、0.1%的La/Ce混合稀土，獲得合金Z2、Z3、Z4，以純Al、Si、Mg、Zn和Al-10Mn、Al-10Sr、Al-10(La/Ce) 中間合金為原材料。合金的實際成分通過光譜和ICP測定，見表1。圖1為壓鑄模具和拉伸棒尺寸，拉伸試棒尺寸根據GB/T13822-2017設計。

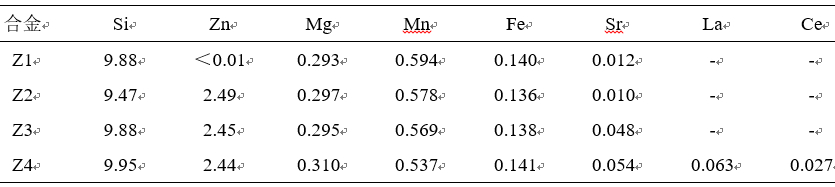

表1:合金實測成分  wb/%

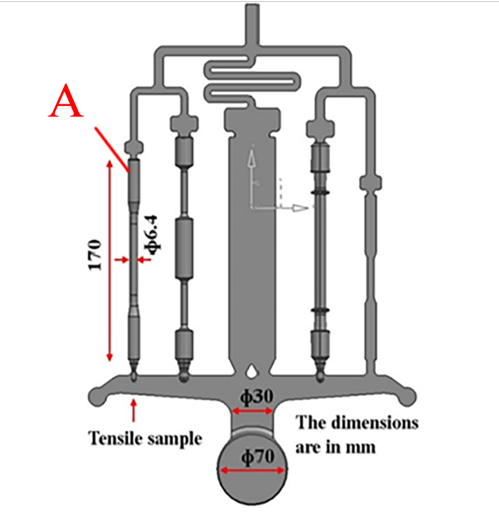

圖1:壓鑄模具和拉伸試棒尺寸

拉伸設備為Zwick/Roell-20kN萬用拉伸機，拉伸試驗在室溫下進行，每種合金成分試棒隨機選取5根，拉伸曲線通過附在拉伸機上的引伸計得到，標距為50 mm，拉伸速率為1 mm/min。通過X射線衍射（XRD）鑒別合金中的相組成，X射線光源為Cu靶。從拉伸試樣切取1~2 mm進行鑲樣，經過機械研磨、拋光后，用HF溶液(0.5mL的HF、100mL的H2O)進行腐蝕，利用Zeiss Axio光學顯微鏡進行OM觀察，Apollo300 掃描電鏡進行高倍顯微組織、斷口觀察和能譜分析，通過Image Pro6.0進行晶粒尺寸分析并獲得α-Al面積分數。TEM(transmission electron microscope)觀察在JEM-2100F上進行。

2、試驗結果和討論

2.1 微觀組織分析

圖2為壓鑄Al-10Si-0.3Mg-0.6Mn合金的典型微觀組織，拉伸試棒截面可分為A、B、C3個區域，在距離試樣表面1 300~1 500 μm處有一圓環，寬度大約為200 μm(見圖2a中B區域)，由于該處缺陷一般較多，稱為缺陷環。缺陷環可認為是試樣表層組織和心部組織的分界區域。圖2b~圖2d是3個區域的進一步放大OM照片，可見表層組織由于冷卻速率大，α-Al晶粒尺寸細小且都呈現薔薇狀，明顯小于另外兩個區域；心部組織中α-Al存在兩種形態，一種尺寸小、形態圓整，另一種尺寸明顯偏大(見圖2d中圓圈內)，這些晶粒可能是在料筒中的結晶組織，隨后被金屬液沖刷至試棒中繼續長大所致。

(a)低倍整體形貌 (b)A區域組織 (c)B區域組織 (d)C區域組織
圖2:合金Z1典型組織OM照片

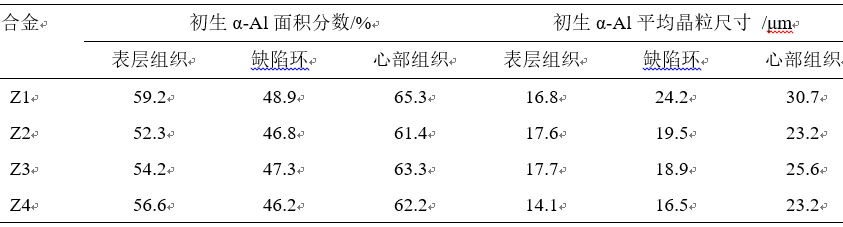

表2為各合金的初生α-Al平均晶粒尺寸(等效直徑，包括預結晶組織在內) 和面積分數(初生α-Al總面積/(初生α-Al總面積+共晶區總面積))。3個區域中，缺陷環上α-Al面積分數低于其他兩個區域，即缺陷環上共晶區面積分數更高。從α-Al平均晶粒尺寸看，加入Zn后對晶粒尺寸的影響不大，Z1合金各區域晶粒尺寸均大于另外3種合金，在Z1合金中可以看到更多預結晶α-Al。有研究表明，加入La/Ce元素能夠細化初生α-Al，在此次試驗中這種變化不明顯，無法排除統計誤差。

表2:初生α-Al平均晶粒尺寸和面積分數

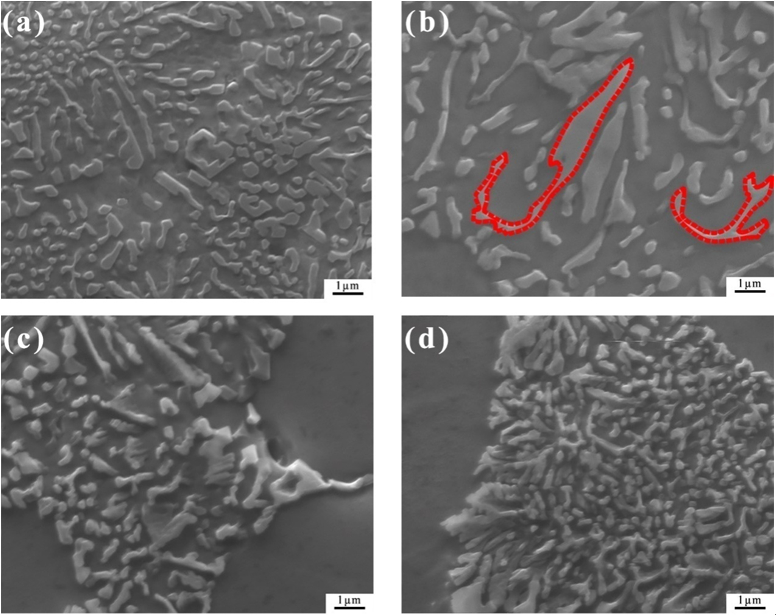

圖3為不同成分合金的SEM照片。可以看出，Z1合金中共晶Si尺寸基本在1 μm左右，多為圓點狀；只有少部分是超過1 μm的長條狀，這可以保證合金的伸長率。Z2合金中共晶Si明顯更粗大，達到3~4 μm，不僅長度增大，寬度也增大，部分為折線型(圖5b中紅色圓圈內)；在尺寸粗大的共晶Si中間存在少量細小的Si相。由于尺寸增大，共晶Si間距增大。加入Sr元素后，共晶Si尺寸得到一定的細化，但和Z1合金相比，更多的還是條狀的共晶Si。Z4合金中共晶Si尺寸進一步減小，可以看到很多點狀的硅，尺寸甚至比Z1合金更小，只是在α-Al晶界處存在少量尺寸大的硅。

(a)合金Z1 (b)合金Z2 (c)合金Z3 (d)合金Z4
圖3:不同合金的SEM形貌

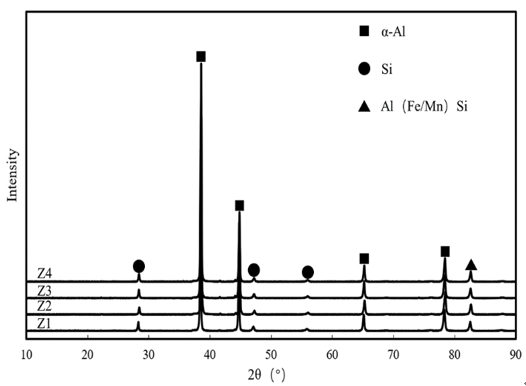

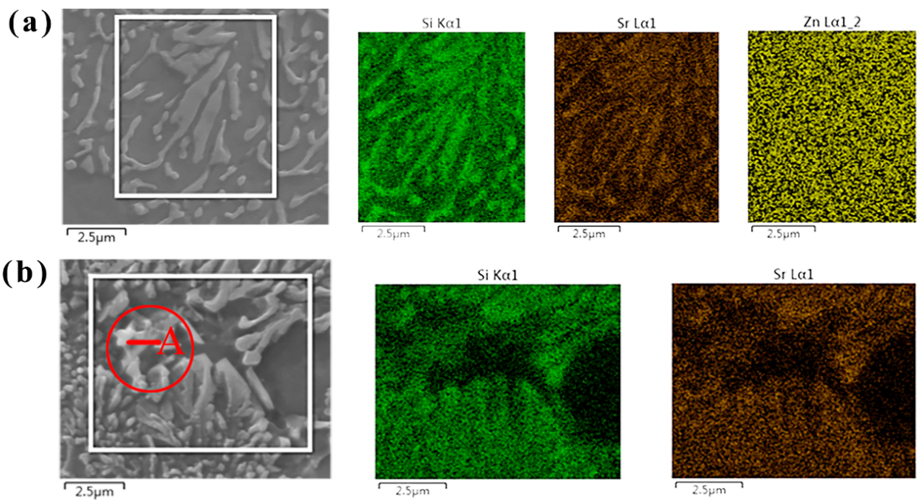

對4種合金進行XRD分析，結果見圖4，可見加入Zn元素組織中未出現新的相，還是主要由α-Al、Si以及Al(Fe/Mn)Si相組成。圖5a、圖5b分別是是Z2合金和Z4合金的EDS面掃描分析結果，可見合金Z2(圖5a)中Zn元素沒有明顯的偏聚，分布比較均勻，Sr元素分布與Si元素分布基本一致，說明Sr元素對共晶Si起到變質作用。加入Sr和La/Ce元素后(圖5b)，面掃描結果和合金Z2一樣，Si、Sr、Zn元素分布情況保持不變，紅色圓圈區域La/Ce元素含量較高，選取A點進行分析(見圖5c)，可以看出該處主要由Al、Si、Zn、La、Ce組成，即部分RE元素和Al、Si、Zn形成新相，由于含量小，XRD分析未檢測出。

圖4:XRD分析結果

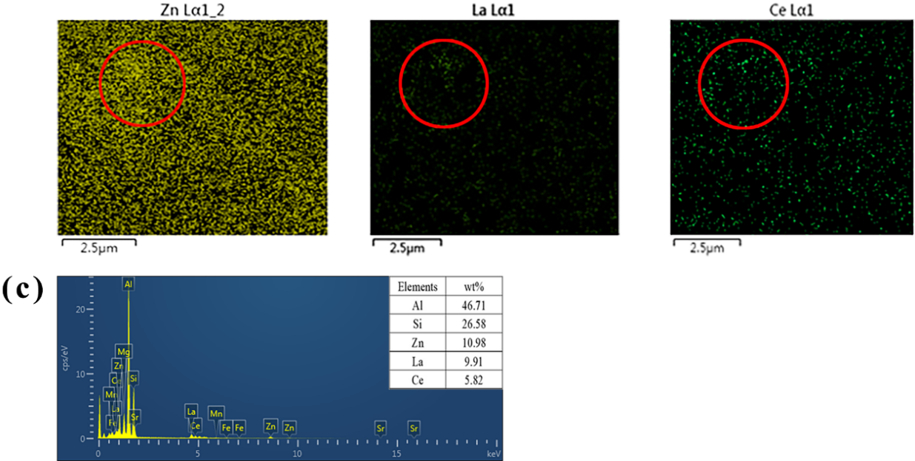

(a)合金Z2元素分析面掃描結果,(b)合金Z4元素分析面掃描結果,(c)圖(b)中A點成分分析
圖5:合金Z2、Z4元素分析面掃描結果及成分分析

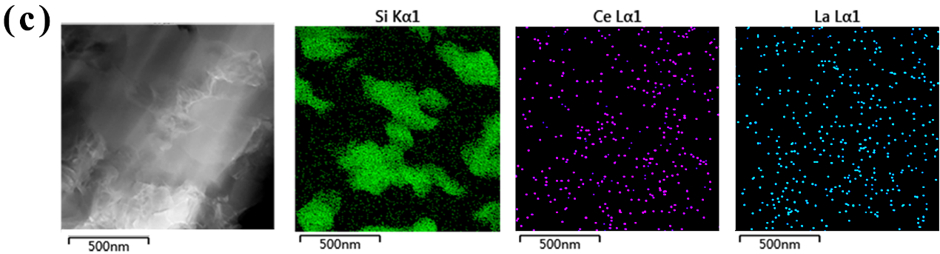

圖6和圖7是Z2合金的TEM圖片及面掃描、線掃描結果。可以看出，Zn元素的分布和Al元素的分布基本一致，圖7中線掃描結果進一步證明在共晶Si區域Zn含量很低，說明Zn元素主要固溶在α-Al中。進一步對α-Al進行EDS分析，結果見表3。Sr和La/Ce元素的加入沒有改變Zn元素在α-Al中的固溶量，Z2、Z3、Z4合金的初生α-Al中Zn元素含量在1.5%左右，共晶區α-Al中含量達到2.5%左右，即共晶區內Zn在α-Al中固溶量更高，這也與凝固過程吻合。凝固開始時先形成初生α-Al，溶質含量低，使剩余金屬液中溶質含量提高，后續共晶反應生成的α-Al中Zn的固溶量高于初生α-Al。 隨后在共晶凝固時，由于Zn主要在Al相固液前沿富集，阻礙Al相的生長，使得Si相的生長速率相對得到提升，Si相獲得更大的生長空間，從而使Si相變得粗大，見圖7a。Sr作為Al-Si合金中常用的變質劑，主要是通過元素Sr吸附在鋁硅合金的硅相組織表面影響共晶Si的生長，從而達到細化晶粒的效果，目前普遍接受的理論有雜質誘導孿生理論[26]和雙平凹角機制。由圖5a、圖5b可知，Sr元素分布與Si分布一致，因此在Z3合金中，Sr元素含量的提升使得更多的Sr元素富集在共晶Si的兩端，在共晶Si生長前沿形成了Al-Si-Sr薄層，對Si相的生長起到限制作用，使共晶Si得到一定程度的細化[28]，見圖8。而在Z4合金中，元素分布情況見圖5b和圖6c，加入La/Ce后，Sr的分布還是和Si保持一致。合金中La/Ce的分布比較均勻，但在共晶Si附近含量相對更高，由此可以推斷在Si的生長前沿形成了Al-Si-Sr-RE薄層，對Si相生長的阻礙進一步增強，提升了變質效果，Si相得到進一步的細化，見圖8。

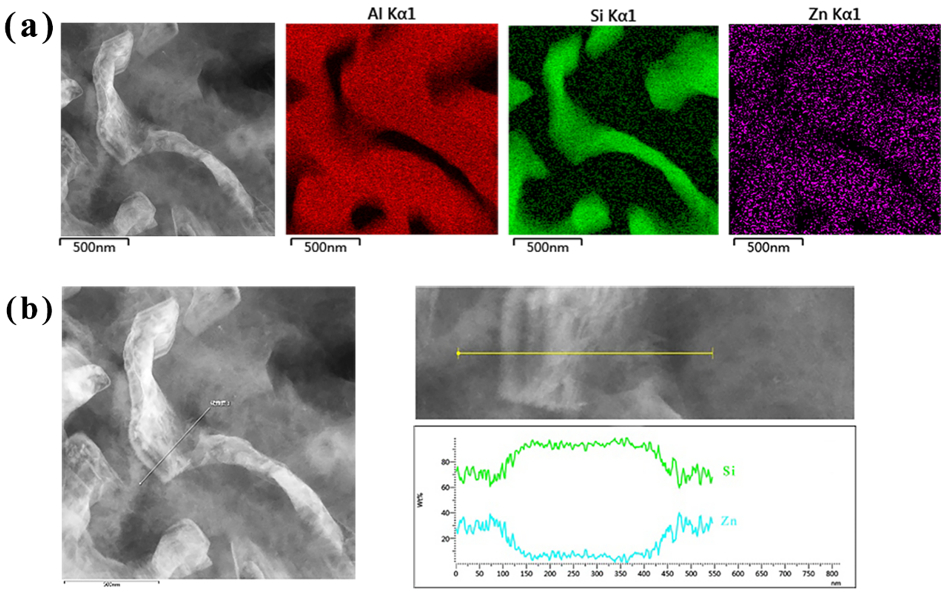

(a)合金Z2元素分析面掃描結果,(b)合金Z2元素分析線掃描結果,(c)合金Z4元素分析面掃描結果
圖6:不同合金TEM分析結果

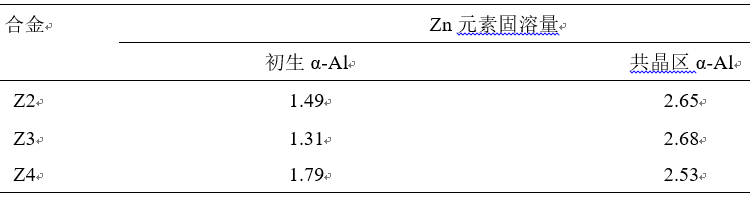

表3:不同合金α-Al中Zn元素的固溶量  wb/%

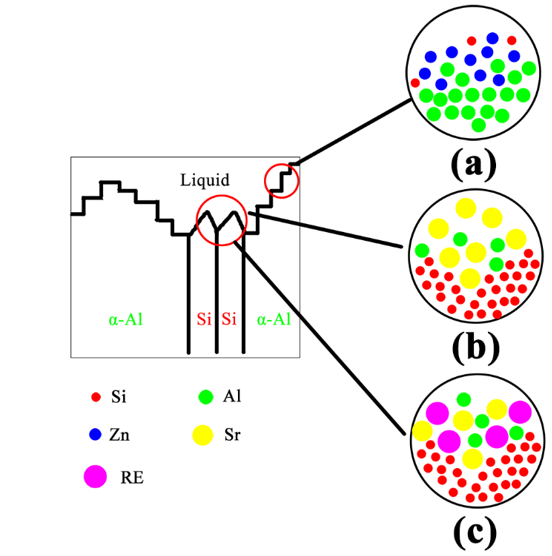

(a)合金Z2中共晶α-Al固液界面(b)合金Z3共晶Si固液界面(c)合金Z4共晶Si固液界面
圖7:凝固過程共晶區域固液界面示意圖

2.2 力學性能

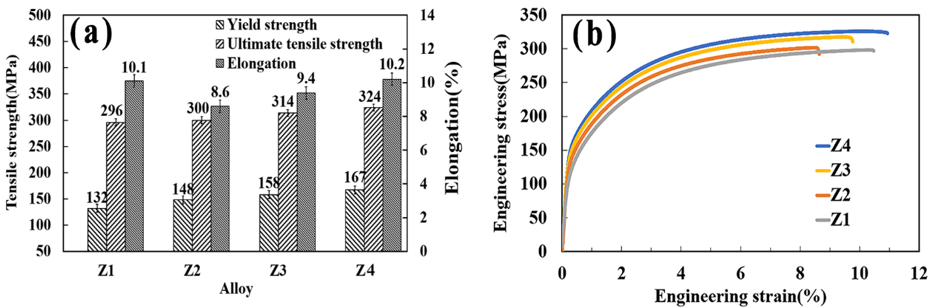

圖9是不同成分合金的應力應變曲線和平均力學性能。可以看出，Z1合金屈服強度為132 MPa、抗拉強度為296 MPa、伸長率為10.1%；加入2.5%的Zn之后，Z2合金屈服強度為148 MPa、抗拉強度為300 MPa、伸長率為8.6%；與合金Z1相比，合金Z2的屈服強度、抗拉強度分別提升12.1%、1.3%，而伸長率下降了14.9%。Z3合金的屈服強度為158 MPa、抗拉強度為314 MPa、伸長率為9.4%，和Z2合金相比，伸長率得到提升，但仍低于Z1合金。Z4合金的屈服強度為167 MPa、抗拉強度為324 MPa、伸長率為10.2%；與Z1合金相比，Z4合金的屈服強度、抗拉強度、伸長率分別提升26.5%、9.5%、1.0%，即在提升強度的同時保證伸長率不降低。

(a)不同成分合金的室溫力學性能       (b)工程應力-應變曲線
圖9:不同成分合金的應力應變曲線和室溫力學性能

從微觀組織看，Z1合金共晶組織中Si形態細小，分布均勻，因此表現出很好的伸長率。加入2.5%的Zn后，Zn主要固溶在α-Al中，對合金起到固溶強化作用，所以與Z1合金相比屈服強度得到提升；另一方面，Zn的加入使共晶Si尺寸增大，這些尺寸變大的共晶Si存在一些尖銳的折角，會發生應力集中，不利于伸長率。當提升Sr的含量，Z3合金中的共晶Si與Z2合金相比有一定程度的細化，第二相的細化一方面對強度有提升，同時細化的硅也能提升合金的伸長率。但也可以發現，硅的尺寸仍然較為粗大，且形狀復雜，與Z1合金相比伸長率更低。在加入RE元素后，Z4合金中共晶Si的尺寸進一步得到細化，Z4合金的伸長率和Z1合金相比基本保持不變，因此Z4合金具有最好的綜合性能，在保證固溶強化的同時，很好地改善了Zn元素對共晶Si的不利影響。

2.3 斷口觀察

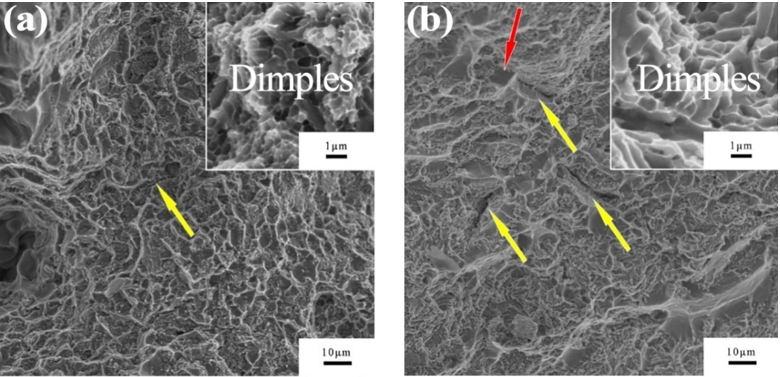

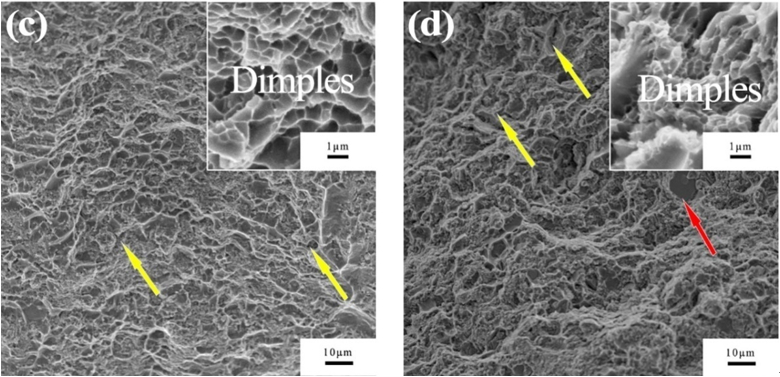

圖10為不同成分合金的拉伸斷口形貌，在Z1、Z2、Z3、Z4合金的斷口處均能觀察到共晶Si、Al(Fe、Mn)Si相(紅色箭頭處)，另外存在一些裂紋(黃色箭頭處)，由于三者伸長率都超過8%，相對于常見壓鑄鋁合金，伸長率較高，因此也可觀察到韌窩的存在。Z1、Z4合金斷口形貌(圖10a、圖10d)中韌窩數量多，韌窩細小且深，斷口上的裂紋尺寸小(長度＜10μm)；合金Z2斷口(圖10b)上韌窩數量少，韌窩淺，裂紋尺寸大(長度為10~20 μm)；合金Z3斷口(圖10c)上韌窩結合了Z2合金、Z4合金的特點，存在一些尺寸小的深韌窩，也有尺寸大的淺韌窩。

(a) Z1合金 (b) Z2合金 (c) Z3合金 (d) Z4合金
圖10:不同合金成分斷口形貌

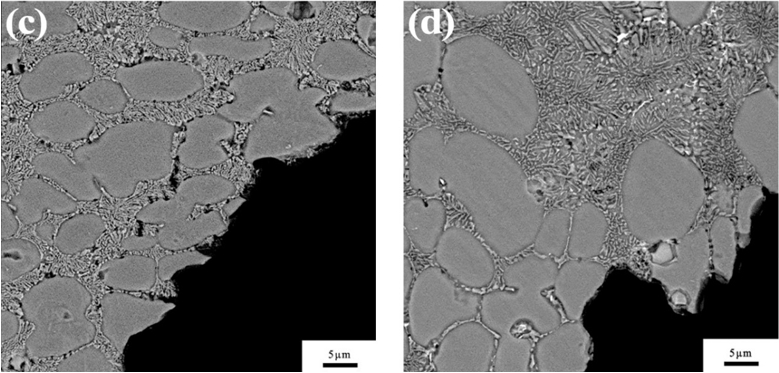

為了觀察試樣斷裂后裂紋的分布情況，斷口附近部位縱向的掃描電鏡顯微組織見圖11。Z1合金 (圖11a)斷口處可以明顯看到除了沿α-Al晶界處斷裂(紅色箭頭處)外，有部分α-Al發生變形斷裂(黃色箭頭處)。與共晶Si相比，α-Al屬于較軟的相，發生變形斷裂說明合金的伸長率好。在斷口附近部位，裂紋主要在晶界和塊狀Al(Fe、Mn)Si相處產生。Z2合金 (圖11b)斷口處主要是晶界處斷裂，在斷口附近區域裂紋尺寸較大而且數量明顯多于Z1合金，還可以觀察到一些針狀的共晶Si發生了斷裂(藍色箭頭處)，說明在這些尺寸較大的共晶Si處易產生應力集中，成為裂紋萌生點，因此裂紋除了分布在晶界和塊狀Al(Fe、Mn)Si相周圍，在共晶區內也能看到一些裂紋分布，這不利于合金的塑性改善。合金Z3(圖11c)相比于Z2合金，裂紋的尺寸減小，但仍大于Z1合金，在共晶區內也可以觀察到一些裂紋。Z4合金 (圖10d)與Z1合金的裂紋分布比較接近，裂紋尺寸很小，主要位于晶界和Al(Fe、Mn)Si相處。

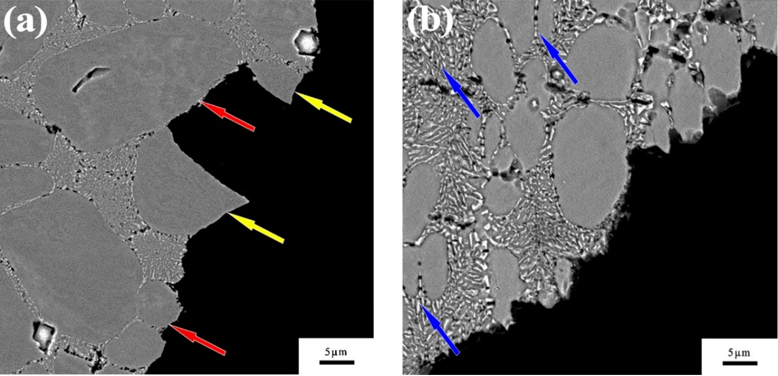

(a) Z1合金 (b) Z2合金 (c) Z3合金 (d) Z4合金
圖11:不同合金的斷口縱向SEM照片

3、結論

(1)在Al-10Si-0.3Mg-0.6Mn合金中加入2.5%的Zn會使共晶Si尺寸增大，之后添加Sr和La/Ce混合稀土，共晶Si尺寸又重新細化。

(2)Zn的加入，可以提升合金的強度，但合金的伸長率下降；之后添加Sr和La/Ce之后，合金的強度和伸長率均得到提升，與合金Al-10Si-0.3Mg-0.6Mn相比，合金強度提升而伸長率不降低。

(3)在各合金斷口上都可觀察到韌窩，但加入Zn后，斷口處韌窩數量減少，斷口縱向觀察可以看到一些斷裂的針狀共晶Si；當共晶Si重新得到細化后，韌窩數量增多。
