圖1 3D模型

本篇技術文章基于Hüttenes-Albertus（以下簡稱HA集團）與Laempe的合作，該合作成果曾由Franz Friedrich Butz（HA集團）和Rudolf Wintgens（Laempe Mössner Sinto有限公司）在“2024年新制造世界”大會和“2025造型材料論壇”上展示。

汽車行業多年來經歷著重大轉型，其特點尤其體現在動力系統的多元化。隨之而來的是對減重日益增長的需求，這導致鋁合金鑄件在車身制造中的應用顯著增加。這一快速發展催生了日益復雜和大型化的功能集成式結構鑄件。

大型一體化壓鑄技術（MEGA/GIGA casting）使得生產極其大型的部件成為可能，該技術采用壓鑄工藝。

這種用于結構部件的高性能制造工藝在過去幾年中已經確立，并發展成為先前鋼板車身制造方法的一個有趣替代方案。然而，它也帶來了重大挑戰，包括高昂的投資成本、較長的設置時間和模具壽命、有限的部件設計以及相應的維修和保險問題。

砂型鑄造提供了一種替代性的、高效的且在技術上具有優勢的工藝。該工藝尤其在中型批量生產中展現出顯著優勢。

鑄造化學專家HA集團與制芯設備技術專家Laempe之間的一個合作項目表明，在該工藝中同樣可以實現新思維和新方法。

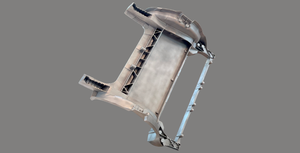

圖2 鑄件

大型砂型鑄造研究

在一項創新研究中，兩家市場領導者與一家數字成本分析專家共同研究了砂型鑄造在車身制造中的潛力。

該研究包括一個使用低壓組芯鑄造工藝制造豪華車輛后車架的概念 [圖1, 2]。

研究還提供了與壓鑄工藝在經濟性和生態性方面的比較。結果表明，砂型鑄造可以成為壓鑄的有效替代方案，尤其是在設計復雜性、功能集成靈活性以及部件尺寸方面需求日益增加的情況下。

圖3 砂型/芯組爆炸視圖

采用射芯工藝制造砂型鑄件

砂型采用射芯工藝制造，也可選擇通過3D砂型打印制造。石英砂通常用作標準造型材料。使用特殊造型材料和粘結劑系統以實現鑄件的特定性能也輕而易舉。成熟的射芯工藝確保了鑄件的高尺寸精度和穩定性。

此外，使用內部砂芯可以精確復制倒扣和任何復雜的空腔 [圖3]。

在鑄造廠，砂型和砂芯通過搬運機器人自動組裝，確保了高工藝可靠性和效率。

芯組到澆注廠的運輸和存儲路線也是自動化的，確保持續且經濟高效的生產。

射芯工藝的另一個優勢是生產過程的靈活性。模具更換可以在生產周期內進行，原型件可以直接在系列鑄造中生產。

將增材制造用于砂芯和砂型生產帶來了額外的靈活性和非凡的設計自由度，因為3D打印沒有模具相關的限制 [圖4]。

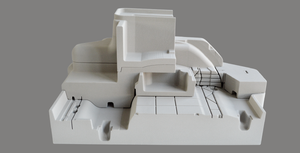

圖4：砂型橫截面（3D打?。?/span>

使用可消失的砂芯使得能夠?qū)崿F(xiàn)中空結構和倒扣的復雜幾何形狀，這些是無法通過壓鑄生產的。這也使得諸如包到開體（cell-to-pack）解決方案等創新概念得以實現。

在澆注過程中，帶有集成永久模部分的旋轉運輸托盤通過輥道將芯組運送到低壓鑄造機。通過一個或多個升液管實現壓力輔助的層流充型。與壓鑄相比，低壓鑄造工藝憑借定向凝固在材料特性方面具有優勢，并且在砂子、粘結劑和涂料的變化方面提供了進一步的技術激勵。

成本效益與穩定工藝

工藝成熟后，對該概念部件進行了成本基準測試，并使用成本分析進行了評估。基礎是年產25萬件，持續7年。

工廠技術的投資成本比大型一體化壓鑄低約30%。單件制造成本與大型一體化壓鑄相當。對于較小批量的生產，由于模具成本顯著降低，砂型鑄造工藝相比壓鑄具有顯著的成本優勢。

部件的材料性能和壁厚也處于相似水平。通過層流充型和定向凝固可以生產高質量的鑄件。避免了壓鑄中的拉傷或粘模點等挑戰。

優勢一覽

大型砂型鑄造不僅在技術上，而且在經濟上都具有吸引力：

多種規格的射芯機可供選擇：該技術已準備就緒，可用于大型部件。

成熟的組芯工藝：鑄造廠已熟悉相關流程。

現有基礎設施：大部分外圍和制造設備已經到位。

通過3D砂型打印實現無模具生產：可以靈活且?guī)缀醭杀局辛⒌厣a(chǎn)單件和小批量產品。

特殊輪廓的實現：增材制造可以實現傳統模具無法實現的幾何形狀。

自動化制造流程：機器人和物流系統的使用確保持續的質量，且對人員依賴度低。

未來無極限

汽車鑄造領域的轉型給鑄造行業的企業帶來了新的挑戰，我們必須以創新的解決方案來應對。生態出行需要輕量化和高效率，以最小化二氧化碳排放并優化資源利用。同時，“形式追隨功能”的原則要求最大的設計自由度，這通常是永久模束縛的壓鑄工藝無法實現的。

數字化的推進和軟件定義汽車（SDV）的發展對結構部件提出了新的要求。集成部件在實現功能性和重量效率優化的設計中起著決定性作用。新的車輛概念，如包到開體架構和先進的電池單元，也需要能夠適應不斷變化的市場需求的靈活制造技術。

另一個決定性因素是人工智能的應用，它可以加速技術發展并顯著縮短開發時間。那些擁有高度生產靈活性并能快速響應新市場需求的企業將在長期內獲得競爭優勢。同時，技術工人的資格認證和培養變得越來越重要。只有擁有專業化和訓練有素的員工，企業才能保持其創新能力，并創造有吸引力的、面向未來的工作崗位。

結論

HA和Laempe的合作項目清晰地展示了大型砂型鑄造在汽車輕量化結構方面的巨大潛力。通過此工藝，鑄造廠不僅獲得了大型一體化壓鑄的經濟替代方案，也獲得了新的業務視角。通過創新技術和協作伙伴關系，HA和Laempe支持該行業開發可持續且靈活的解決方案。
汽車制造的未來以新材料、生產方法和數字化為特征——憑借大型砂型鑄造，可能向高效靈活的制造邁出決定性的一步。
